Jak dobrać wąż przemysłowy? Kompletny poradnik techniczny

Dobór odpowiedniego węża przemysłowego ma ogromne znaczenie dla bezpieczeństwa instalacji, jej trwałości oraz efektywności pracy. W wielu zakładach produkcyjnych węże są elementem systemów transportu pneumatycznego, instalacji odpylania, odciągów technologicznych czy transportu materiałów sypkich.

Niewłaściwie dobrany wąż może prowadzić do:

  • szybkiego zużycia materiału
  • spadku wydajności instalacji
  • problemów z zapychaniem
  • uszkodzeń mechanicznych
  • zagrożeń związanych z elektrycznością statyczną

Dlatego przed wyborem konkretnego modelu warto przeanalizować kilka kluczowych parametrów technicznych.

W tym artykule wyjaśniamy jak krok po kroku dobrać wąż przemysłowy do konkretnej aplikacji.

1. Określ medium transportowane w instalacji

Pierwszym krokiem przy doborze węża jest określenie, jaki materiał będzie transportowany.

Najczęściej spotykane media w instalacjach przemysłowych to:

  • pyły technologiczne
  • trociny i wióry drzewne
  • granulat tworzyw sztucznych
  • powietrze procesowe
  • dymy i opary
  • materiały ścierne
  • substancje chemiczne

Każde z tych mediów ma inne wymagania dotyczące materiału węża.

Na przykład:

Transport trocin lub granulatu wymaga węży o bardzo wysokiej odporności na ścieranie, najczęściej wykonanych z poliuretanu (PUR).

Transport powietrza lub lekkiego pyłu może odbywać się przy użyciu węży z PVC.

Natomiast agresywne media chemiczne wymagają specjalnych materiałów odpornych na działanie substancji chemicznych.

2. Określ temperaturę pracy

Drugim bardzo ważnym parametrem jest temperatura pracy instalacji.

Każdy wąż przemysłowy posiada określony zakres temperatur, w którym może bezpiecznie pracować.

Typowe zakresy temperatur:

  • PVC: około -10°C do +60°C
  • PUR: około -40°C do +90°C
  • materiały specjalne (TPE / silikon): nawet do +200°C

Jeżeli wąż pracuje w temperaturze przekraczającej jego dopuszczalne parametry, może dojść do:

  • deformacji materiału
  • utraty elastyczności
  • pęknięć
  • skrócenia żywotności instalacji

Dlatego temperatura medium i temperatura otoczenia muszą być zawsze uwzględnione podczas doboru.

3. Sprawdź odporność na ścieranie

W wielu instalacjach przemysłowych transportowane materiały powodują intensywne zużycie węży.

Dotyczy to szczególnie:

  • transportu granulatu
  • trocin
  • piasku
  • pyłów mineralnych
  • materiałów ściernych

W takich przypadkach kluczowa jest odporność na ścieranie.

Najlepszym materiałem stosowanym w wężach przemysłowych jest poliuretan (PUR), który charakteryzuje się bardzo wysoką odpornością na zużycie mechaniczne.

Węże poliuretanowe mogą mieć nawet kilkukrotnie większą trwałość niż standardowe węże PVC.

Dlatego w aplikacjach wymagających wysokiej odporności na ścieranie najczęściej stosuje się węże spiralne z poliuretanu.

4. Dobierz odpowiednią średnicę węża

Średnica węża ma ogromny wpływ na wydajność instalacji.

Zbyt mała średnica może powodować:

  • spadek przepływu powietrza
  • zwiększenie oporów
  • zapychanie instalacji
  • nadmierne zużycie energii

Zbyt duża średnica może natomiast powodować:

  • spadek prędkości transportu materiału
  • odkładanie się pyłu w instalacji

Dlatego średnica węża powinna być dopasowana do:

  • wydajności wentylatora
  • przepływu powietrza
  • rodzaju transportowanego materiału

W instalacjach odpylania często stosuje się średnice od 80 mm do 250 mm, natomiast w transportach granulatu nawet większe.

5. Promień gięcia i elastyczność

Kolejnym ważnym parametrem jest promień gięcia węża.

Promień gięcia określa minimalny łuk, jaki może przyjąć wąż bez ryzyka uszkodzenia.

W instalacjach z wieloma zakrętami i ruchomymi elementami należy stosować węże o wysokiej elastyczności.

W przeciwnym przypadku może dojść do:

  • zagięcia węża
  • ograniczenia przepływu
  • uszkodzeń mechanicznych

Dlatego w aplikacjach mobilnych stosuje się węże spiralne o dużej elastyczności.

6. Czy potrzebny jest wąż antystatyczny?

W instalacjach transportujących pyły może dochodzić do gromadzenia się ładunków elektrostatycznych.

Jest to szczególnie niebezpieczne w środowiskach, gdzie występuje ryzyko wybuchu pyłów.

W takich przypadkach konieczne jest stosowanie:

  • węży antystatycznych
  • węży przewodzących
  • instalacji zgodnych z dyrektywą ATEX

Węże antystatyczne posiadają specjalną konstrukcję umożliwiającą odprowadzanie ładunków elektrycznych.

Dzięki temu minimalizowane jest ryzyko powstawania iskier i wybuchów.

7. Warunki pracy instalacji

Dobierając wąż przemysłowy należy również uwzględnić warunki środowiskowe, w których będzie pracował.

Należy zwrócić uwagę na:

  • promieniowanie UV
  • wilgotność
  • kontakt z olejami
  • substancje chemiczne
  • warunki atmosferyczne

W instalacjach zewnętrznych stosuje się węże odporne na promieniowanie UV oraz zmienne temperatury.

8. Rodzaj konstrukcji węża

Węże przemysłowe różnią się również konstrukcją.

Najczęściej stosowane są:

Węże spiralne

Bardzo elastyczne, stosowane w instalacjach odpylania i odciągach przemysłowych.

Węże gładkościenne

Charakteryzują się niskimi oporami przepływu.

Węże wzmacniane

Posiadają spiralę stalową zwiększającą wytrzymałość mechaniczną.

Dobór konstrukcji zależy od aplikacji i parametrów instalacji.

9. Najczęstsze błędy przy doborze węży przemysłowych

W praktyce przemysłowej często spotyka się kilka typowych błędów.

Najczęstsze z nich to:

  • zastosowanie węża PVC do materiałów ściernych
  • zbyt mała średnica węża
  • brak zabezpieczenia antystatycznego
  • niedopasowanie temperatury pracy
  • nieodpowiednia odporność chemiczna

Takie błędy mogą prowadzić do bardzo szybkiego zużycia węży oraz awarii instalacji.

10. Dlaczego warto skonsultować dobór węża?

Dobór węża przemysłowego często wymaga analizy wielu parametrów technicznych.

Specjaliści zajmujący się systemami transportu pneumatycznego i instalacjami odpylania mogą pomóc dobrać rozwiązanie dopasowane do konkretnej aplikacji.

Dzięki temu można:

  • wydłużyć żywotność instalacji
  • ograniczyć koszty serwisu
  • zwiększyć wydajność systemu
  • poprawić bezpieczeństwo pracy

Podsumowanie

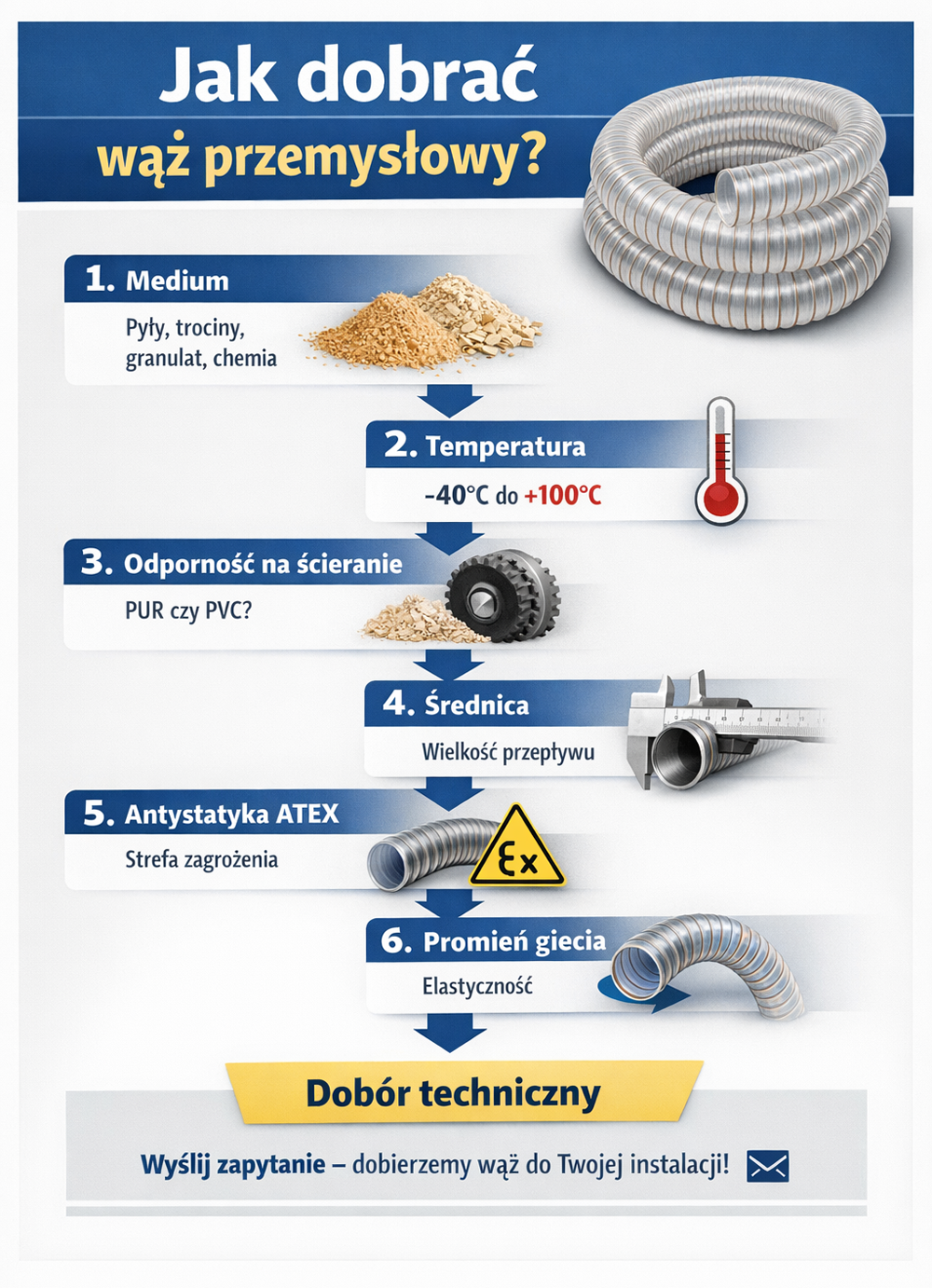

Dobór węża przemysłowego powinien uwzględniać kilka kluczowych czynników:

  • rodzaj transportowanego medium
  • temperaturę pracy
  • odporność na ścieranie
  • średnicę węża
  • elastyczność i promień gięcia
  • wymagania antystatyczne
  • warunki środowiskowe

Prawidłowo dobrany wąż zapewnia niezawodną pracę instalacji oraz długą żywotność całego systemu.
